NTP časovni strežnik

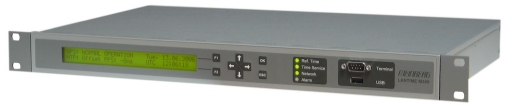

Lantime M300/GPS.

Lantime NTP sever



Splošen opis

Časovni strežniki LANTIME se uporabljajo po celem svetu za zagotavljanje točnega časa računalniškim omrežjem vseh velikosti. Kot vir točnega časa imajo vgrajen sprejemnik GPS in omogočajo sinhronizacijo vsem sistemom, ki so kompatibilni s protokolom NTP ali SNTP. V napravo je vgrajen visoko stabilen in točen oscilator, ki zagotavlja nemoteno delovanje tudi v primeru motenj ali začasnega izpada sprejema.



Glavne značilnosti

  • sinhronizacija odjemalcev kompatibilnih z NTP in SNTP
  • web vmesnik za izvajanje nastavitev in spremljanje statusa, konzolni vmesnik
  • podprti protokoli: IPv4, IPv6, HTTPS, HTTP, SSH, TELNET, SCP, SFTP, FTP, SYSLOG, SNMP
  • različne možnosti za pošiljanje opozoril o spremembi statusa: Email, Winmail, SNMP, na zunanji prikazovalnik
  • polna podpora protokolu SNMP v1, v2, v3
  • USB vmesnik, dostopen preko čelne plošče, omogoča izvajanje posodobitev, avtentikacije, shranjevanje konfiguracijskih in dnevniških datotek
  • zunanja antena priključena preko standardnega koaksialnega kabla RG58 dolžine do 300 m
  • dva neodvisna omrežna priključka RJ-45, Ethernet 10/100 Mbit



Podrobnejši opis

Operacijski sistem GNU/Linux v računalniku (SBC- Single Board Computer) vgrajenem v LANTIME, je optimiziran za zagotavljanje visoke ravni varnosti in zanesljivosti.

Velik LCD prikazovalnik na čelni plošči prikazuje stanje notranjega sprejemnika GPS in podsistema NTP. Tri dvobarvne svetleče diode (rdeče/zelena LED) prikazujejo stanje treh glavnih komponent: referenčnega časa (GPS), storitve časovne sinhronizacije (NTP) in omrežja (Link status). Četrto LED, označeno z ALARM je možno nastaviti tako, da signalizira katerikoli dogodek s seznama.

Sistem je možno konfigurirati preko spletnega brskalnika s katerim lahko dostopamo do obširnega a enostavnega html vmesnika. Do naprave je možno dostopati tudi z uporabo protokolov Telnet ali SSH in izvajati nastavitve preko tekstovnih menijev.

Varnostne lastnosti časovnega strežnika LANTIME zadoščajo najvišjim zahtevam. Časovne podatke je možno zanesljivo podpisati in zavarovati s simetričnimi ključi (MD5) in postopkom "NTP autokey". To zaščiti odjemalce pred manipuliranimi časovnimi podatki in napadi ter omogoča preverjanje ali so bili sprejeti paketi NTP res poslani s strani strežnika LANTIME. Celotno konfiguracijo LANTIME-a je možno izvesti preko šifriranih povezav (npr. SSH, HTTPS ali SNMPv3). Vsak protokol je možno po želji tudi onemogočiti in s tem zmanjšati število vstopnih točk za morebitne napadalce.

V podporo sistemom za upravljanje omrežij, vsebuje LANTIME obširen vmesnik SNMP, do katerega je možno dostopati preko SNMP V1, V2.c in V3. To dopušča spremljanje vseh relevantnih sistemskih parametrov (parametri operacijskega sistema, statistika omrežnih vmesnikov, podrobne informacije o stanju GPS in NTP kot tudi celotne konfiguracije sistema). Preko ukazov "SNMP set" je možno tudi spremeniti konfiguracijo LANTIME-a.

Časovni strežniki LANTIME so pripravljeni za uporabo v omrežjih IPv6. Tako časovna sinhronizacija NTP kot konfiguracijski vmesniki (Web, SSH, SNMP) podpirajo IPv6. Sistem podpira avtomatsko konfiguracijo s pomočjo "IPv6 autoconf".

Strežnik LANTIME M300/GPS ima standardno vgrajen oscilator visoke točnosti tipa TCXO. Oscilator določa točnost sistema ob izpadu signalov GPS. Če aplikacija zahteva višjo točnost oscilatorja, lahko stranka ob naročilu izbere drug ustrezen tip oscilatorja.

Zaradi modularne zgradbe sistema je možno LANTIME M300 opremiti z različnimi viri referenčnega časa. Kot opcija so na voljo tudi dodatni izhodi: frekvenčni, impulzni, podatkovni (serijski telegrami). S kombiniranjem dveh (lahko tudi različnih) virov točnega časa in redundančnimi napajalniki  je možno ustvariti visoko razpoložljiv (high-availabilty) sistem.



Tehnični podatki

Sprejemnik:
12 kanalni sprejemnik GPS, koda C/A
Možne so tudi izvedbe z drugačnim sprejemnikom:
GNS: kombiniran sprejem satelitov GPS/GLONASS/Galileo/BeiDou
PZF: korelacijski sprejemnik DCF77 - za srednjo Evropo

 Oblika ohišja: 19'' kovinsko ohišje, višina: 44.5 mm (1U), širina: 483 mm (84HP), globina: 350 mm
Antena: daljinsko napajana antena/konverter; dovoljena dolžina kabla med sprejemnikom in anteno: do 300 m s kablom RG58 in do 700 m s kablom RG213
 Prikazovalnik: LCD z osvetlitvijo, 2x40 znakov
Tipke: 8 tipk za nastavitev osnovnih omrežnih parametrov in sprejemnika
Indikacija stanja: 4 dvobarvne svetleče diode prikazujejo stanja:
- referenčnega časa
- časovne storitve (NTP)
- omrežja
- alarma
Frekvenčni izhodi:
10 MHz preko konektorja BNC  ženski, nivo TTL, 50 Ohm, točnost odvisna od tipa oscilatorja (standardno: TCXO)
Impulzni izhodi:
sekundni impulzi (nivo TTL), dolžina 200 ms
točnost odvisna od tipa oscilatorja:

< ±100ns (TCXO, OCXO LQ)
< ±50ns (OCXO SQ, OCXO MQ, OCXO HQ, OCXO DHQ)

Oblika podatkov preko serijskih vmesnikov:
Baud: 300, 600, 1200, 2400, 4800, 9600, 19200
podatkovni format: 8E1, 8E2, 8N1, 8N2, 8O1, 7E1, 7E2, 7N2, 7O1, 7O2
časovni telegrami: SAT, NMEA RMC, Uni Erlangen (NTP), COMPUTIME, Sysplex, SPA, RACAL, Meinberg GPS, NMEA GGA, NMEA RMC GGA, NMEA ZDA, ION, 6021, IRIG-J ali "capture" telegram
Alarmni izhodi:
stanje sinhroniziranosti modula, relejski izhod (preklopni kontakt)
Omrežni vmesniki:





standardno: 2x 10/100 Mbit z RJ45
opcije:
  • dodatno 2x ali 4x 10/100 Mbit z RJ45
  • 1 x 10/100 MBit in 1 x 10/100/1000 MBit (1GE) z RJ45
  • 1 x 10/100 MBit in 3 x 10/100/1000 MBit (3GE) z RJ45
Vmesnik USB:
1 x USB na čelni plošči omogoča naslednje:
- posodobitev programske opreme (firmware)
- shranjevanje in obnavljanje konfiguracijskih datotek
- kopiranje varnostnih ključev
- zaklepanje /odklepanje tipk na čelni plošči
Omrežni protokoli OSI sloja 4 (transportni): TCP, UDP
Omrežni protokoli OSI sloja 7 (aplikacijski): TELNET, FTP, SSH (vključno SFTP, SCP), HTTP, HTTPS, SYSLOG, SNMP
Internetni protokol (IP):
IP v4, IP v6
Samodejna nastavitev omrežnih parametrov:

IPv4: DHCP (RFC 2131)
IPv6: DHCPv6 (RFC3315)
IPv6: AUTOCONF (RFC 2462)

Protokol NTP:

NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905)
SNTP v3 (RFC 1769), SNTP v4 (RFC 4330)
MD5 / SHA-1 Authentication and Autokey Key Management
Protokol PRP:
Parallel Redundancy Protocol PRP (IEC 62439-3)
Protokol TIME:
Time Protocol (RFC 868)
Protokol DAYTIME:
Daytime Protocol (RFC 867)
IEC 61850:
sinhronizacija naprav, skladnih z IEC 61850 z uporabo SNTP
Protokol HTTP:
HTTP/HTTPS (RC 2616)
Secure Shell (SSH):
SSH v1.3, SSH v1.5, SSH v2 (OpenSSH)
Telnet:
Telnet (RFC 854-RFC 861)
Simple Network Management Protocol (SNMP): SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418)
Napajanje:
100-240 V AC (50/60 Hz)
možne tudi izvedbe z enosmernim napajanjem: 100-200 V DC, 12 V DC in 20-60 V DC
Posodabljanje programske opreme:
Posodobitve je možno izvesti na objektu: neposredno pri napravi ali preko daljinske omrežne povezave. V času življenske dobe naprave so posodobitve na voljo brezplačno.
RoHS status:
naprava je skladna z direktivo RoHS
Okolje delovanja:
temperaturno območje: 0-50°C, vlaga: max. 85%
Komplet vsebuje:
časovni strežnik, antena/konverter, 20 m koaksialnega kabla, priročnik
