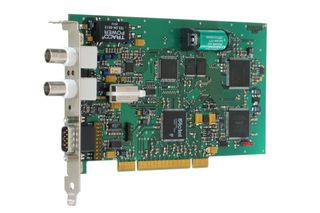

GPS 170 PCI kartica
Računalniška ura GPS (za vodilo PCI/PCI-X).
Razširitvena kartica GPS170PCI prestavlja profesionalno rešitev za sinhronizacijo samostojnih računalnikov. Njegovi različni izhodi kot so IRIG, serijski časovni telegram ali sekundni impulz (PPS) so na voljo za sinhronizacijo tudi ostalih naprav. Z zmogljivim in enostavnim programskim vmesnikom (API) lahko v vašo programsko opremo vključite časovno bazo z visoko točnostjo. S pomočjo dveh neodvisnih vhodov za beleženje dogodkov lahko vaši merilni aplikaciji dodate strojno časovno žigosanje.
Splošen opis
- vmesnik PCI LOCAL BUS; 3,3 V ali 5 V, 33 MHz ali 66 MHz, kompatibilno s PCI-X
- 2 vhoda za beleženje dogodkov
- sekundni in minutni impulzi
- vmesnik RS232
- generator časovnih signalov (IRIG-B, AFNOR), 3 programirljivi TTL izhodi
- Plug and Play
- simulacija DCF77
- priključitev antene preko standardnega koaksialnega kabla RG58 dolžine do 300 m
- nastavljiva časovna skala: UTC/lokalno, GPS, TAI
- galvansko ločeno antensko vezje
- gonilniki za večino operacijskih sistemov
- Flash pomnilnik, Bootstrap Loader
- priloženo: GPS antena, 20 m kabla, priročnik na ključu USB
Tehnični podatki
| Sprejemnik: |
6 kanalni sprejemnik za C/A kodo z zunanjo anteno in konverterjem |
|---|---|
| Čas do sinhronizacije: |
do 1 minute v normalnem načinu obratovanja, približno 12 minut po hladnem zagonu |
| Indikacija statusa: |
"Fail LED" prikazuje, da notranji čas po vklopu še ni sinhroniziran ali, da je prišlo do sistemske napake, "Lock LED" prikazuje, da je pozicija že določena in da je čas sinhroniziran s sistemom GPS |
| Baterijska podpora: | v izključenem stanju čas v baterijsko napajani uri (RTC) teče naprej; podatki o satelitih se ohranijo v pomnilniku; življenska doba litijeve baterije več kot 10 let. |
| Serijski vmesniki: | 1x vmesnik RS232 |
| Impulzni izhodi: | 3 programabilni TTL izhodi. Privzete nastavitve: - izhod 0: sekundni impulz, dolžina 200 ms; - izhod 1: minutni impulz, dolžina 200 ms; - izhod 2: impulzi kompatibilni z DCF77, dolžina 100/200 ms |
| Izhodi s časovno kodo: |
IRIG B002, B122, B003, B123 |
| Negotovost impulzov: |
manjša od ±250 ns |
| Vhoda za beleženje dogodkov: |
ločljivost 100 ns, proženje z
zadnjo fronto TTL signala, čas dogodkov dosegljiv preko PC-ja ali preko dodatnega RS232 vmesnika |
| Podatkovni format: |
binaren, serijski bajti, združljiv s kartico DCF77 PCI511 |
| Antena: |
zunanja enota z anteno in konverterjem,
napajana preko koaks. kabla dolžina kabla do 300 m (standardni koaksialni kabel RG58) in do 700 m (kabel RG 213) |
| Napajanje in poraba: |
+5 V, @400 mA +12 V, @170 mA |
| Okolje delovanja: |
temperaturno območje: 0 do 50°C vlaga: max. 85% |
| Dodatno: |
dodaten neodvisen serijski vmesnik RS232; dodaten optični izhod za IRIG DCLS (namesto IRIG AM); nadgradnja oscilatorja (OCXO LQ namesto TCXO) za izboljšano stabilnostjo ob izpadu signala GPS |
