Splošen opis

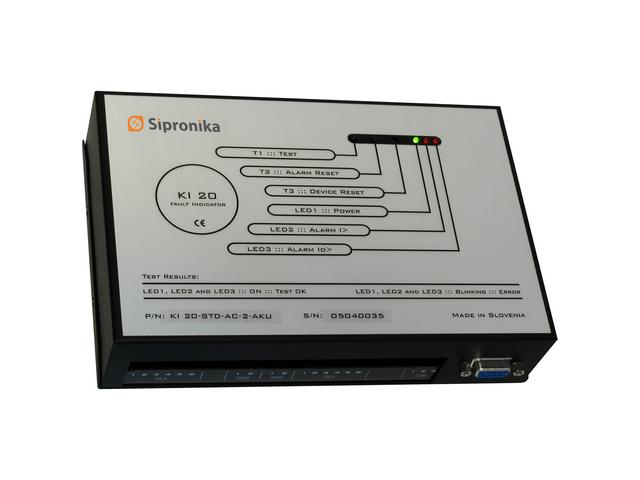

Indikator KI 20 je mikroprocesorsko zasnovana merilna naprava s številnimi možnostmi prilagoditve na obratovalne parametre omrežja in glede na njeno uporabo v sistemu avtomatizacije SN omrežja. Parametriranje se izvaja z vgrajenimi mikrostikali ali z osebnim računalnikom preko serijskega vmesnika RS-232. Naprava poleg detekcije okvar omogoča tudi merjenje trenutnih vrednosti faznih tokov. Izmerjene vrednosti se posredujejo nadrejeni enoti (npr. RTU) preko serijskega vmesnika RS-232 (protokol SPA-bus) ali pa vgrajenega GSM modema.

Izvedbe KI 20

• KI 20: osnovna izvedba (gl. tehnične podatke o napravi),
• KI 20-PS: z dodatnim napajanjem 8 ... 30 V d.c. ali 230 V a.c., vgrajena akumulatorska baterija namesto litijeve z avtonomijo do 300 ur, detekcija prisotne napetosti,
• KI 20-GSM: z dodatnim napajanjem in vgrajenim GSM modemom daljinski prenos detektiranih okvar, meritev trenutnih vrednosti tokov in prenos arhiva meritev ter dogodkov, opremljenih s časovnimi oznakami.

 Tehnični podatki

• detekcija zemeljskega stika in kratkega stika, prehodnih in trajnih okvar,
• 4 tokovni vhodi,
• vmesnik RS-232 za parametriranje in komunikacijio s SCADA RTU (SPA-bus),
• tokovni merilni transformatorji v standardnem kompletu: 3 x 600A/5A*, 1 x 600A/5A*, razstavljivo jedro, dolžina kabla 4 m*, montaža na izolirani srednjenapetostni kabel,
• merjenje faznih tokov L1, L2, L3 in residualnega toka I0,
• nastavljanje številnih delovnih parametrov z mikrostikali ali prek RS-232: občutlivost detekcije I> in I0, časovna zakasnitev indikacije okvare ločeno za I> in I0, čas trajanja indikacije, način detekcije okvare (bežne, trajne, HAPV), in drugo,
• signalizacija okvare:
  • dve LED diodi na ohišju za zemeljski in kratek stik,
  • z breznapetostnim relejskim kontaktom (opcijsko dodatni rele za ločeno signaliziranje zemeljskega stika in kratekega stika),
  • z izhodom za zunanjo LED, 3,6 V / 20 mA,
  • prek serijskega vmesnika RS-232 (SPA bus), dogodki s časovnimi oznakami,
• možna izbira reseta indikacije okvare:
  • časovno 0,5 .. 4 ure,
  • po vzpostavitvi bremenskega linijskega toka,
  • po vzpostavitvi napetosti (izvedba z dodatnim pomožnim napajanjem),
  • s tipko Autotest/Reset,
  • z zunanjim signalom 8...30 V / 0,5...5 s,
  • prek serijskega vmesnika RS-232,
• napajanje z litijevo baterijo, življenska doba 7 do 9 let,
• dodatno zunaje napajanje (opcija),
• vgrajen GSM modem (opcija) za prenos alarmov in meritev,
• ohišje za montažo na DIN letev ali na zid, dimenzije 90 x 160 x 72 (v x š x g),
• odpornost na VF motilne signale po standardih IEC 61000,
• temperaturno območje delovanja -25 ... +60 °C.

* možne so tudi druge vrednosti po naročilu
